एल्यूमीनियम प्रोफ़ाइल स्वत: पाउडर कोटिंग लाइन के साथ सुरंग ओवन और बहु-स्प्रे बूथ

एल्यूमिनियम प्रोफाइल स्वत: पाउडर कोटिंग लाइन के साथ सुरंग ओवन और मल्टी-स्प्रे बूथ

पाउडर स्प्रे लाइन

1. रनटाइम सबसे बड़ा संयोजन लटकन एल्यूमिनियम प्रोफाइल   आकार: (एल) 6000-7500mm;

2. स्प्रे मोड: स्वचालित पाउडर कोटिंग और मैनुअल पाउडर कोटिंग की मरम्मत के लिए ..

3. उपज: के बारे में 6 टन एल्यूमिनियम   / हर बार, 40 ~ 60 मिनट / दिन प्रति हर समय, 9 घंटे /;

मैनुअल ठोकरें के साथ एल्यूमिनियम प्रोफाइल Electrostatic पाउडर Coaitng उत्पादन लाइन

उत्पादन लाइन पूर्व उपचार, electrostatic पाउडर कोटिंग उपकरण, पाउडर स्प्रे बूथ, पाउडर इलाज के लिए उपकरणों, ओवरहेड कन्वेयर और बिजली के नियंत्रण प्रणाली के होते हैं।

प्रक्रिया:

सस्पेंशन श्रृंखला:

ओवरहेड कन्वेयर workpiece के कन्वेयर झूलना गति का 50 किलो उठाने एक एकल बिंदु के उपयोग workpiece सामग्री की मोटाई के अनुसार समायोजित किया जाता है।
सेंकना:
सुरंग के इलाज पाउडर ताप विद्युत सुखाने, गर्म हवा परिसंचरण workpiece के इलाज।
गर्म हवा परिसंचरण हीटिंग विधि तापमान के अंतर को कम करने, भट्ठी, सतह के तापमान की एकरूपता सुनिश्चित करने के लिए।
सुखाने सुरंग इकट्ठे संरचना 0.8 मिमी ठंड प्लेट, थाली जस्ती 0.8 मिमी की अंदरूनी प्लेट के सूखने सुरंग बाहरी थाली।
गर्म हवा के संचलन के संदेश सकारात्मक दबाव हवा नली, हवा का प्रवाह बीतने के पवन नियंत्रण बोर्ड के साथ प्रत्येक आउटलेट सुखाने सुरंग में एक समान तापमान वितरण बनाने के लिए।
साइकिलिंग प्रशंसक संचालन और कम शोर; प्रशंसक और तापमान नियंत्रण उपकरण की चेन, भट्ठी overtemperature कि यह सुनिश्चित करने के लिए।

डिवाइस का नाम और तकनीकी विशिष्टताओं

(ए) Pretreatment
कंक्रीट की टंकी: 4 पीसी
आकार: L7.5 * W1.0 * H1.4m
टैंक की सामग्री: sust2.0mm
सतह सामग्री: की रक्षा
Underframe: 4 # वर्ग पाइप
ट्रैक meterial: 20 #
क्रेन: 2 टन लोड हो रहा है, 380V, 50Hz 1 सेट

(बी) पाउडर इलाज सुखाने सुरंग:
यू प्रकार, पूर्ण पुल संरचना, सेंकना, शरीर विधानसभा संरचना के लिए सुखाने सुरंग इलाज।
Wallboard: बोर्ड के भीतर बाहरी प्लेट δ0.8mm ठंड प्लेट गुणवत्ता δ0.8mm जस्ती चादर का उपयोग करता है।
सुखाने सुरंग इन्सुलेशन परत: 120 मिमी के सूखने सुरंग wallboard इन्सुलेशन मोटाई के इलाज, उच्च गुणवत्ता रॉक ऊन से बना है।
◆ सुखाने सुरंग विनिर्देशों:
सुखाने सुरंग आयाम इलाज: L30 * W1.2 * H2.5m
अनुभागीय आयाम: मात्रा: 1
ओवन तापमान: कमरे के तापमान ~ 200 ℃।
तापन प्रणाली:
रॉक ऊन पैनल मोटाई: 100mm.interal सामग्री: SPGt1.0mm
बाहरी सामग्री: t0.7mm रंग की थाली
रॉक ऊन पैनल कल्पना 80kg है
Underframe: 80 # वर्ग पाइप
ताप बिजली: 300kw गैस बर्नर एक सेट के साथ इलाज ओवन
फैन मोटर 7.5 किलोवाट, 380V 50 हर्ट्ज, तीन चरण 1 सेट
एयर पर्दा: 1.1 किलोवाट, 380V 50 हर्ट्ज, तीन चरण 2 सेट

(सी)। Electrostatic स्प्रे उपकरण:

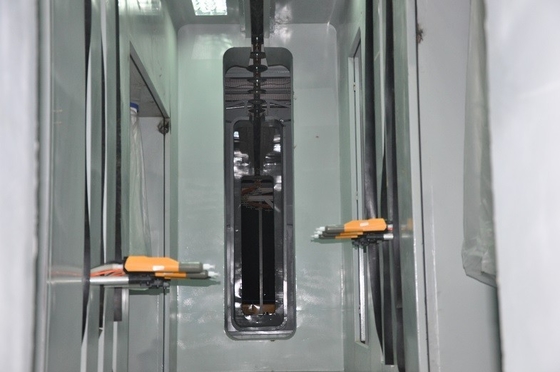

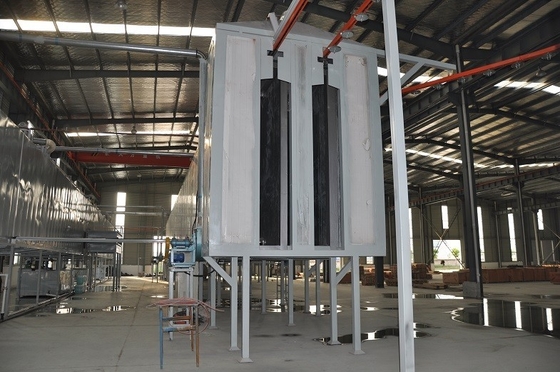

1.Spray बूथ
बाहरी आकार: L6.0 * W1.2 * H2.5m
बूथ की सामग्री: SPGt1.5mm
Underframe: 4 # वर्ग पाइप
फिल्टर: diameter325 * L900mm = 12pcs
फैन मोटर: 5.5kw, 380V, 50 हर्ट्ज 2 सेट
2.Reciprocator
पर्यटन 2m, 2 सेट
3.MANUAL स्प्रे बंदूक: 2 पीसी
ऑटो स्प्रे गन: 8 पीसी

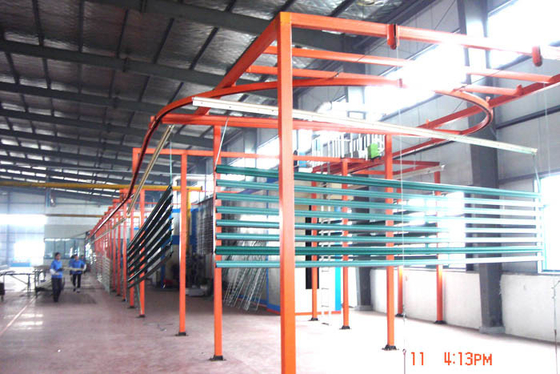

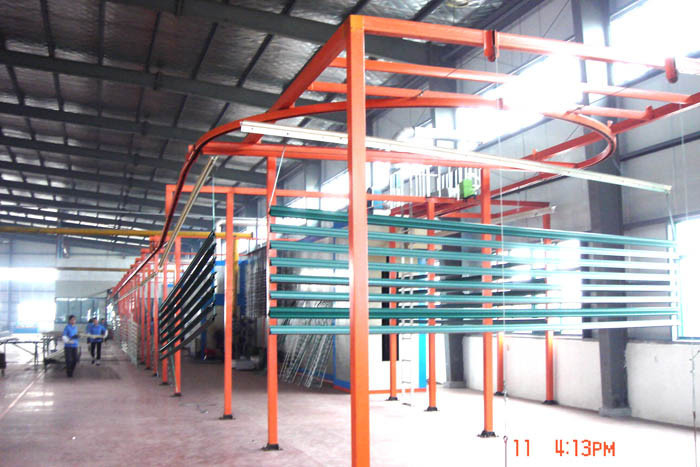

(डी) निलंबन कन्वेयर:

संदेश ट्रैक
कुल लंबाई: के बारे में 97m
फांसी विधि: क्षैतिज फांसी
अधिकतम फांसी वजन: एकल बिंदु 50 किलो
चालक शक्ति: 2.2kw, 380v
स्पीड: (0.5-1.5) एम / मिनट, समायोज्य अधिकतम गति 4 एम / मिनट


(डी) विद्युत नियंत्रण:
गुणवत्ता ब्रांड नाम उत्पादों के पूरे उत्पादन लाइन चयन की मुख्य विद्युत उपकरणों।
स्वत: पता लगाने, प्रदर्शन का कार्यान्वयन और सुखाने सुरंग, overtemperature अलार्म के सूखने तापमान नियंत्रित करते हैं।
कोटिंग उत्पादन लाइन कुल नियंत्रण कैबिनेट, उत्पादन लाइन में सभी बिजली के उपकरणों के नियंत्रण की स्थापना की।
डिजिटल प्रदर्शन स्वत: नियंत्रण उपकरण के साथ सुखाने सुरंग तापमान नियंत्रण, प्लस गर्म तापमान सटीक स्वत: नियंत्रण काम करते हैं।
विद्युत उपकरणों के डिजाइन, चयन, विनिर्माण, और स्थापना प्रासंगिक मानकों के अनुरूप होगा।
दिखने में मनभावन स्वच्छ बिजली के नियंत्रण कैबिनेट सतह, पैनल लेआउट, उचित निरीक्षण और संचालन के लिए आसान है।
उपकरणों, विश्वसनीय प्रदर्शन, उन्नत प्रौद्योगिकी के नए परिवार को बढ़ावा देने के लिए देश का चयन करें।
दरवाजा तारों साफ उपस्थिति, तारों और मानकीकरण की ओर, बैंडिंग बंडलों, चिकनी ऊर्ध्वाधर और क्षैतिज प्राप्त करने के लिए। कैबिनेट दरवाजे ताले के साथ संभालती है।
ऐसे तार शुई सही कोण, एक छोटा सा पार्क में चाप के आकार कोने तुला के रूप में।
संबंधित विद्युत टर्मिनलों में तार के अच्छे और फर्म से संपर्क करें। 1 प्रयुत ओम की तुलना में अधिक से अधिक प्रत्येक तार इन्सुलेशन प्रतिरोध। प्रत्येक कनेक्टर ठोस निशान से चिह्नित हैं।
बिजली के टर्मिनलों का कंडक्टर, टर्मिनल ब्लॉक में एक स्पष्ट रेखा संख्या के साथ चिह्नित है, और फीका पहनने के लिए आसान नहीं है।
कैबिनेट और वापस रूट नंबर और बिजली के नियंत्रण आरेख के विभिन्न घटकों के निशान निरीक्षण और रखरखाव की सुविधा के लिए बिल्कुल मेल खाती है। विद्युत उपकरण राष्ट्रीय मानकों के साथ लाइन में प्रतिरोध ग्राउंडिंग, एक अच्छा ग्राउंडिंग होनी चाहिए।

(ई) ऊर्जा के साथ:
कुल कार्य शक्ति: 23KW के बारे में, 380V 50 हर्ट्ज, तीन चरण
संपीडित हवा की गुणवत्ता आवश्यकताओं: तेल की मात्रा: ≤ 1ppm, धूल के कणों की डिग्री: ≤ 0.1μm
