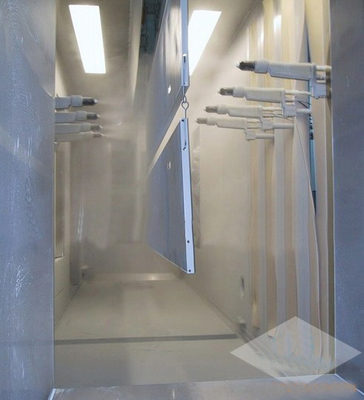

स्वचालित सुरक्षा दरवाजे आग दरवाजे स्प्रे रंग कोटिंग लाइन स्थानांतरण

स्वचालित पाउडर कोटिंग संयंत्र / स्वत: पाउडर कोटिंग लाइन / पाउडर कोटिंग प्रणाली संयंत्र

1. लाइन पाउडर स्प्रे, गीला रंग, स्थानांतरण इलाज कोटिंग उत्पादन लाइन के लिए उपयुक्त है

2. अधिकतम workpiece आयाम (एल × डी × एच) मिमी: 2200 × 300 × 2400

3. स्प्रे मोड: मैनुअल और स्वत:

स्वचालित सुरक्षा दरवाजे आग दरवाजे स्प्रे पेंट स्थानांतरण कोटिंग लाइन

1. डिजाइन आधार

1.1, workpiece के प्रकार: लोहे के टुकड़े

1.2 अधिकतम workpiece आयाम (एल × डी × एच) मिमी: 2200 × 300 × 2400

1.3, एकल बिंदु उठाने वजन: कम से कम या 75 किलो के बराबर.

1.4, workpiece के संदेश उपकरण: श्रृंखला संरचना निलंबित स्वत: रेखा

1.5, स्प्रे मोड: मैनुअल और स्वत:

1.6, पाउडर, रंग उपचार: फिल्टर तपका;

2, प्रक्रिया सिंहावलोकन

स्वचालित कन्वेयर लाइन द्वारा पूरे कोटिंग लाइन, आर्थिक पर्यावरण के अनुकूल, ऊर्जा की बचत इलाज ओवन की ठोकरें कमरे.

2.1, वसूली के साथ स्प्रे बूथ, 8 कोर फिल्टर वसूली इकाई के 2 सेट, जस्ती चादर उत्पादन.

पल्स जेट सफाई कारतूस recycling.Filter आयातित 220g पॉलिएस्टर का प्रयोग, धोया जा सकता है.

पाउडर स्प्रे बूथ विशेषताएं:

विन्यास: 16 कारतूस फिल्टर Φ320 * 1 इंच पल्स वाल्व के 16 सेट मिलान 900, कुल 8 / इकाइयों, आयात करने के लिए गति डिजाइन 0.6m / एस, पाउडर फैल नहीं है यह सुनिश्चित करने के लिए, एस / 0.5m करने के लिए न्यूनतम .

एयर बैग Φ219 सहायक * 2000 इकाइयों, समर्थन प्रशंसक (4): 4-72 सं 6A 1450r/min क्यू <13353m3 / एच एच> 724pa किलोवाट के लिए = 4.0kw कम शोर उच्च दक्षता प्रशंसकों;

आउटडोर उत्सर्जन सुविधाजनक आपरेशन और रंग परिवर्तन;

चित्रकला कमरे airflow के कॉम्बो धुंध साफ कमरे के बाद पेंटिंग ऑपरेटिंग कमरे के पहले भाग के रूप में सुविधाओं. इसके सिद्धांत: हवा रंग स्प्रे बूथ स्प्रे बूथ से सामने में प्रवेश करती है, workpiece पर धुंध का पालन नहीं दूर ले, फ़िल्टरिंग पानी पर्दे और पर्दे साफ़, धुंध साफ कमरे के बाद हवा में निहित धोने धुंध, और अंत के माध्यम से निकास पंखा निर्वहन स्वच्छ हवा.

स्प्रे बूथ विशेषताएं:

तीन पर्दा खंडों वेंटिलेशन और एयर धोने का उपयोग कर, घर के अंदर हवा और हवा की गति वर्दी उपचार के दौरान काम है कि सुनिश्चित करना;

भूलभुलैया भ्रमित थाली विभाजक, वर्तमान राज्य के अत्याधुनिक प्रसंस्करण विधियों, गुना प्रवाह बोर्ड में प्रमुख चीजों की तुलना में हवा की तुलना में उच्च गति centrifugation के आसंजन द्वारा चार 180o गुना धारा के माध्यम से हवा युक्त धुंध और कोहरे की अनुमति देता है;

2.2, यू के आकार का पुल भट्ठी के रूप में ओवन संरचना के इलाज; पुल भट्ठी, हीट एक्सचेंजर्स, गर्मी घूम प्रशंसक, थर्मल साइकिल वाहिनी, निकास पाइप, फ्रेम वर्गों;

सुखाने सुरंग इन्सुलेशन बोर्ड विधानसभा "सैंडविच" संरचना. मंत्रिमंडलों दोनों पक्षों पर beading, δ0.8 जस्ता स्टील प्लेट, इन्सुलेशन बोर्ड मशीन Caigangyanmian बोर्ड के साथ वाहिनी की आपूर्ति, 120mm की इन्सुलेशन मोटाई छिड़काव बाहरी सतह रंग.

गर्म हवा के संचलन के साथ सुरंग हीटिंग सुखाने. इसका लाभ सुखाने ट्रैक के पार अनुभाग के साथ सुरंग,,, workpiece और 3.4 के भीतर एक समान तापमान, तापमान अंतर से कम है कि है ± 5 डिग्री सेल्सियस, तो workpiece की कोटिंग के रंग स्थिरता सुनिश्चित करने के रूप में.

हीटिंग चैम्बर कैबिनेट के निचले हिस्से में प्रदान की जाती है. गर्म हवा परिसंचरण, अगली बार, हवा की आपूर्ति हवा घूम वापसी हवा और गर्मी के नुकसान को कम करने के लिए बाहर हवा वापसी पाइप की आवश्यकता को समाप्त. सुखाने सुरंग इकाइयों y9 -19 -4 ए प्रकार प्रेरित मसौदा प्रशंसक, बिजली 3.0KW / ताइवान. वायु प्रवाह: 1700m3 / ज.

220 डिग्री सेल्सियस के सूखने सुरंग तापमान के इलाज, तापमान 240 डिग्री सेल्सियस के इलाज के लिए, लगातार उच्चतम तापमान को समायोजित किया जा सकता है. 220 डिग्री सेल्सियस डिजाइन करने के लिए गर्म करने के लिए 45 मिनट की सुरंग हीटिंग समय सुखाने.

प्रशंसक का उपयोग दरवाजे और गर्म इनडोर उपकरणों के रखरखाव और स्थापना की सुविधा के लिए हीट एक्सचेंजर उपयोग दरवाजे के साथ सुरंग हीटिंग चैम्बर सुखाने.

2.3 सिद्धांत:

ब्रिज ओवन इलाज: निरंतर workpiece के इलाज और रोकने के लिए या गर्मी spillover कम करने के लिए गर्म हवा के संग्रह के लिए;

हीट एक्सचेंजर्स: workpiece के इलाज को बढ़ावा देने और तेजी लाने के लिए गर्म घूम हवा के गर्म करने के लिए;

हीट प्रशंसक घूम: ठंडा हवा के इलाज के प्रशंसक के माध्यम से बरामद होने के बाद के लिए तो गर्म और खिलाया इलाज ओवन में, और वितरण नली के माध्यम से, और समान रूप से इलाज ओवन नए मजदूरों में वितरित किया जाता है हीट एक्सचेंजर को दबाया जाता है;

थर्मल साइकिल Duc टी: रिसाव से गर्मी को रोकने के लिए हवा के प्रवाह को नियंत्रित;

आउटडोर के लिए दिशात्मक पाइप उत्सर्जन के माध्यम से सुरंग भट्ठी निकास गैस के मुंह में spillover;: पाइप निकास

2.4,, उपरोक्त प्रक्रिया संक्षेप:

स्प्रे: मैनुअल द्वारा लोड हो रहा है → सुखाने preheating → ​​पाउडर कोटिंग → इलाज (लगभग 20 मिनट) → ठंडा → उतारना मैनुअल;

स्थानांतरण: मैनुअल द्वारा लोड हो रहा है → हस्तांतरण इलाज (18 मिनट के बारे में) → ठंडा → उतारना मैनुअल;

गीले चित्रकारी: मैनुअल लोडिंग → → इलाज preheating और → हाफ पेंट सुखाने (18 मिनट के बारे में) → ठंडा → पुस्तिका उतारना
