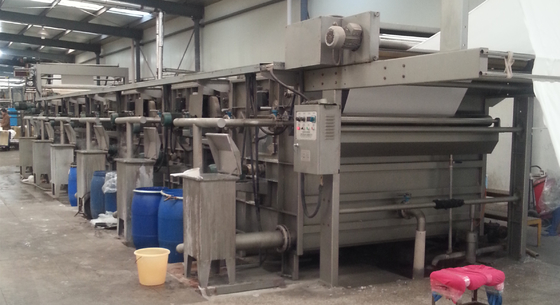

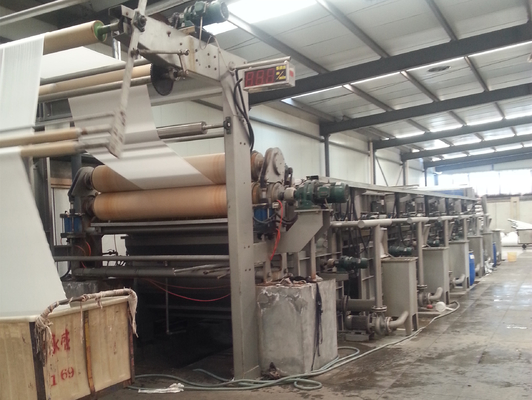

दो नीचे ड्राइव गाइड रोलर्स बुना सं-तनाव औद्योगिक वॉश मशीन

दो नीचे ड्राइव गाइड रोलर्स कोई तनाव औद्योगिक धोने की मशीन बुना हुआ

केडी -200 प्रकार बुना हुआ नहीं, तनाव वॉशिंग मशीन

उपकरण प्रवाह:

खुले चौड़ाई खिला फ्रेम - विद्युतप्रकाशीय अनुवाद केंद्रित मशीन - MEX812F उच्च दक्षता ड्रम ड्रिप धोने बॉक्स * 6-XLP681F दो रोलर्स सील प्रकार padder * 6 - पाइप स्प्रे - वैक्यूम पानी चूषण डिवाइस - TM05-02C लटकता हुआ doffing फ्रेम

उपकरण प्रदर्शन

1. मशीन चौड़ाई: 2000 मिमी

2. मशीन दिशा: बाएं या दाएं हाथ।

3. मशीन की गति: 20-30m / मिनट (विरंजन गति:। लगभग 8 एम / मिनट)

4. संचरण विधि: एसी आवृत्ति, पीएलसी नियंत्रण

5. पानी की खपत: 0.5 ~ 1m³ / एच

6. स्टीम की खपत: 150 ~ 200kg / एच

7. बिजली की खपत: 36kw / एच

उपकरण संरचना feauture:

1. TE08-01 खुले चौड़ाई खिला फ्रेम

सी प्रकार स्टील फ्रेम, कपड़े तंग deivce, खाई पाटने गाइड रोलर।

Photoelectric अनुवाद एकत्रित मशीन।

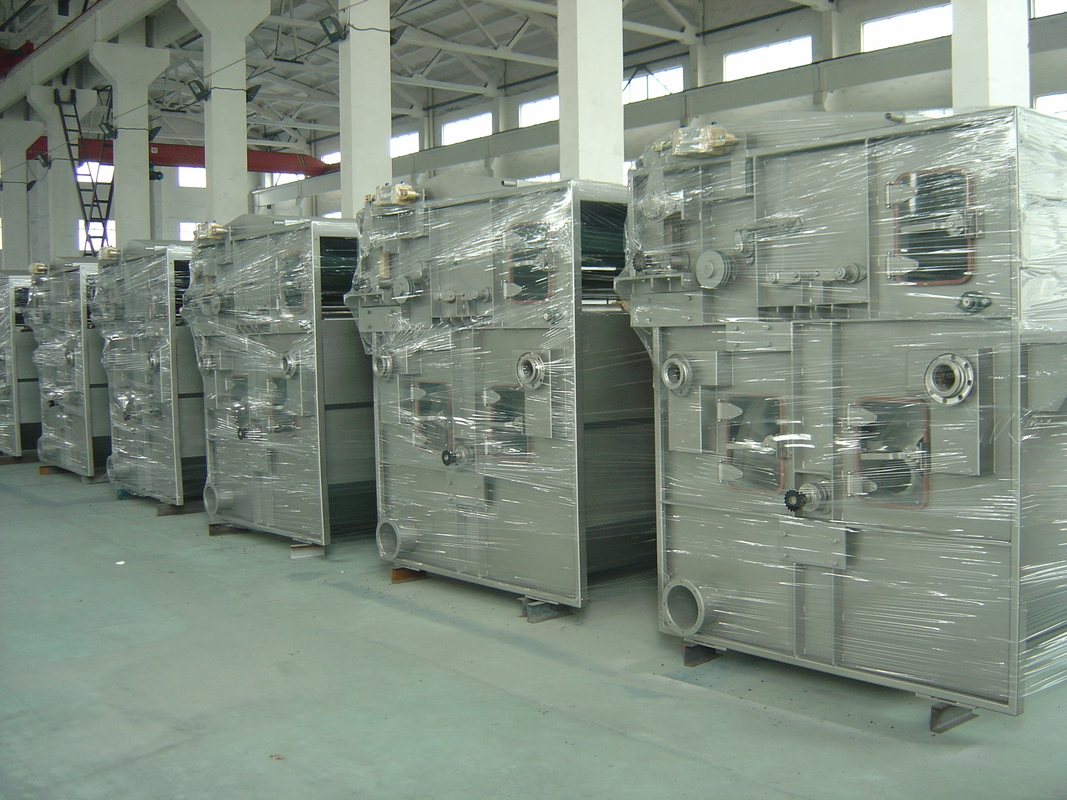

2. MEX812F उच्च दक्षता ड्रम ड्रिप धोने बॉक्स

बॉक्स अंत प्लेट लेजर काटने, नेकां मशीनिंग, सतह शॉट विस्फोट के माध्यम से संसाधित, 3 मिमी स्टेनलेस स्टील प्लेट से बना है।

अपर ड्राइव जाल ड्रिप धोने रोलर (बड़े व्यास), 4 ड्रिप धोने पाइप व्यास Ф750mm, कपड़े निकलवाने के लिए जाल के जाल रोलर के शीर्ष पर हैं।

विवरण:

दो नीचे ड्राइव गाइड रोलर्स (बड़े व्यास), गाइड रोलर्स diameterФ250mm, दो गाइड रोलर्स, लोशन backflow को धोने efficiency.Lotion गाइड रोलर ऊपर 130mm अधिक है सुधार करने के लिए स्वतंत्र धोने की टंकी में कर रहे हैं, इस सतह रंगाई और बीच पर्याप्त विनिमय सुनिश्चित कर सकते हैं लोशन, और कमी काटने अंक दूरी अधिकतम सीमा में (कपड़े मेष रोलर में प्रवेश), यकीन है कि कपड़े तुल्यकालिक चल आराम करने के लिए रहते हैं।

एक साथ BWD2-43-1.5 मोटर reducer द्वारा घसीटा रोलर और दो बड़े व्यास guid रोलर्स मेष, अद्वितीय डिजाइन संचालित कपड़े तुल्यकालिक चल आराम करने के लिए करता है।

हल्के वजन और अच्छा गतिशील संतुलन दक्षता के साथ अत्यधिक गाइड रोलर रोलर diameterФ150mm, 2 मिमी स्टेनलेस स्टील प्लेट और 2mm कार्बन इस्पात समग्र लेपित रोलर, कपड़े कम तनाव में चला सकते हैं।

अधिकतम सीमा में कपड़े चल रहे तनाव में कमी, स्टेनलेस स्टील असर ब्लॉक, बाहरी रोलिंग बीयरिंग, Ф50mm मैकेनिकल सील अपनाने रोलर, बड़े व्यास गाइड रोलर, excussive गाइड रोलर जाल।

कम तनाव तनाव फ्रेम, उच्च परिशुद्धता साँस का नियंत्रण वाल्व, साधन, हवा सिलेंडर पर नियंत्रण के साथ अंदर ड्रिप धोने बॉक्स, कपड़े तनाव वितरण siginal, उच्च गति में, संवेदनशील सच है सुनिश्चित करते हैं।

उच्च परिशुद्धता FJS-आर प्रकार कोणीय ट्रांसड्यूसर के माध्यम से तनाव फ्रेम actuating संकेत प्रतिक्रिया।

गतिशील फिल्टर परिसंचरण बॉक्स से लैस ड्रिप धोने बॉक्स, कपड़े की लोशन स्वच्छ और पूर्ण धोने सुनिश्चित लोशन का प्रयोग करें अनुपात, कम ऊर्जा और consumption.Circulation pumb मॉडल में सुधार करने के लिए: केन्द्रापसारक पाइपलाइन pumb 100BF100, प्रवाह दर: 100m³ / घंटा 4KW।

वेंचुरी प्रत्यक्ष हीटिंग पाइप, वर्दी गर्मी के साथ आंतरिक, शोर को कम।

ड्रिप धोने बॉक्स तेज और सुविधाजनक बॉक्स, साँस निर्जलीकरण, द्वारा backflow बॉक्स प्राप्त करने के लिए backflow को मुंह से सुसज्जित है।

शीर्ष, आसानी से साफ दरवाजा खोलो।

तापमान आत्म नियंत्रण, 95-98 ℃ ± 3 ℃, कम ऊर्जा की खपत और संचालित करने के लिए आसान नहीं है।

बॉक्स पक्ष निरीक्षण करने के लिए आसान है, 45 डिग्री में तापमान गेज, सतह और जमीन के साथ सुसज्जित है।

वाम और आंतरिक स्थिति का निरीक्षण करने के लिए सुविधाजनक, कडा कांच के दरवाजे सही।

कुंडलाकार रबर सील स्ट्रिप्स thermostability, अच्छा सील, अम्ल और क्षार जंग के साथ सिलिकॉन रबर के बने होते हैं।

XLP681F दो रोलर्स सील प्रकार padder

बॉक्स, padder, ड्राइव धागा विभाजक Rolle, कम तनाव तनाव फ्रेम के शामिल पूरे सील संरचना,।

बॉक्स अंत प्लेट लेजर काटने, नेकां मशीनिंग, सतह शॉट विस्फोट के माध्यम से संसाधित, 3 मिमी स्टेनलेस स्टील प्लेट से बना है।

शीर्ष, आसानी से साफ दरवाजा खोलो।

Padder ड्राइव रोलर, व्यास Ф220mm, निष्क्रिय बीएनआर रोलर 2.2KW एसी मोटर के द्वारा घसीटा स्टील रोलर, व्यास Ф250mm, दबाव 3T के शीर्ष में स्टेनलेस स्टील रोलर है।

ड्राइव धागा विभाजक रोलर व्यास Ф125mm, एकल खींचें।

कम तनाव तनाव फ्रेम, उच्च परिशुद्धता साँस का नियंत्रण वाल्व, साधन, हवा सिलेंडर पर नियंत्रण के साथ अंदर बॉक्स सील, कपड़े तनाव वितरण siginal, उच्च गति में, संवेदनशील सच है सुनिश्चित करते हैं।

उच्च परिशुद्धता FJS-आर प्रकार कोणीय ट्रांसड्यूसर के माध्यम से तनाव फ्रेम actuating संकेत प्रतिक्रिया।

स्प्रे पाइप और वैक्यूम सक्शन डिवाइस दूसरी padder गद्दी बिंदु के पीछे लैस कर रहे हैं।

Elelctric नियंत्रण कैबिनेट:

यू कैबिनेट खोल स्प्रे, प्रकाश व्यवस्था के उपकरण के साथ आंतरिक शीर्ष में प्रसारित करने के लिए अक्षीय प्रवाह प्रशंसक, वहाँ है।

यू श्नाइडर ट्रांसड्यूसर, कुल मशीन एसी आवृत्ति गति समायोजन नियंत्रण।

यू श्नाइडर स्विच, contactor, ब्रेकर और अन्य मुख्य विद्युत तत्व प्रसिद्ध ब्रांड हैं।

उपयोगकर्ता स्वयं की देखभाल भागों:

फाउंडेशन, स्थापना सामग्री, बड़े उपकरण, फावड़ा क्रेन;

कुल पाइपलाइनों शुद्ध, रोशनी, हवा कंप्रेसर;

क्लॉथ कारों, एक-फ्रेम, रासायनिक रंगों बोझ सिस्टम
