चिकित्सा एसी डीसी वोल्टेज कनवर्टर 5V / 2.5A, 12V / 2.5A, 13.8V / 0.4A MD50-220T12B

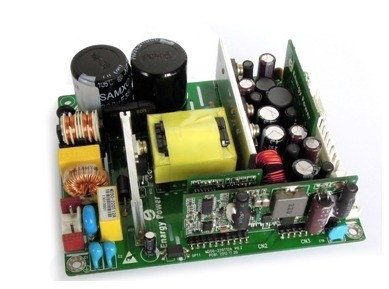

बड़ी छवि : चिकित्सा एसी डीसी वोल्टेज कनवर्टर 5V / 2.5A, 12V / 2.5A, 13.8V / 0.4A MD50-220T12B सबसे अच्छी कीमत

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Enargy
मॉडल संख्या:	MD50-220T12B

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1pcs
मूल्य:	Negotiation
प्रसव के समय:	1-8 सप्ताह
भुगतान शर्तें:	चर्चा
आपूर्ति की क्षमता:	15000pcs / सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

हाई लाइट:

चिकित्सा ग्रेड विद्युत आपूर्ति

एसी डीसी कनवर्टर

चिकित्सा बिजली की आपूर्ति 50W उत्पादन 5V / 2.5A, 12 वी / 2.5A, 13.8V / 0.4A MD50-220T12B

प्रमुख विशेषताऐं

एसी इनपुट रेंज: 90 ~ 420Vac

ली बैटरी निवेश सीमा: 10 ~ 15VDC

डीसी इनपुट वोल्टेज: 12V

riple आउटपुट: 5V / 2.5A, 12 वी / 2.5A, 13.8V / 0.4A

उच्च दक्षता: 70%

लाइन विनियमन: ≤ ± 1%

लोड विनियमन: ≤ ± 5%

शॉर्ट सर्किट सुरक्षा

वर्तमान संरक्षण पर आउटपुट

वोल्टेज संरक्षण से अधिक उत्पादन

वोल्टेज लॉक-आउट के तहत इनपुट

तापमान संरक्षण पर

एसी ऑपरेशन संकेत

बैटरी आपरेशन संकेत

बैटरी चार्ज करने के संकेत

बैटरी क्षमता संकेत

मुलायम पर / बंद समारोह

एसी, बैटरी और डीसी के बीच सहज स्विच

प्राकृतिक शांत

RoHS कॉम्प्लाइंट

UL94V 0 लौ मंद रेटिंग

उत्पाद अवलोकन

यह एसी-डीसी कनवर्टर का उपयोग प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक की लागत प्रभावशीलता के लिए बिजली प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों उन्नत। उच्च आवृत्ति स्विचिंग कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।

इलेक्ट्रिक लक्षण

इनपुट विशेषताओं

पैरामीटर		मिन	प्रकार	मैक्स	इकाइयों	नोट्स
रेटेड इनपुट वोल्टेज		100		240	Vac
एसी इनपुट वोल्टेज रेंज		90		420	Vac
रेटेड एसी इनपुट आवृत्ति			50/60		हर्ट्ज
एसी इनपुट आवृत्ति रेंज		47		63	हर्ट्ज
मैक्स। आगत बहाव				1.5	ए	न्यूनतम इनपुट वोल्टेज, पूरा भार
इनपुट वर्तमान दबाव				60	ए	264 Vac इनपुट वोल्टेज, 25 ℃, पहले शुरू
बैटरी इनपुट वोल्टेज		10		15	ग्राम रक्षा समिति
डीसी इनपुट वोल्टेज रेंज		10		15	ग्राम रक्षा समिति
क्षमता	एसी इनपुट	70			%	रेटेड इनपुट वोल्टेज, मूल्यांकन लोड
क्षमता	बैटरी और डीसी इनपुट	84			%	12Vdc इनपुट वोल्टेज, मूल्यांकन लोड

उत्पादन विशेषताओं

पैरामीटर		मिन	प्रकार	मैक्स	इकाइयों	नोट्स
आउटपुट वोल्टेज रेंज	5V	4.9	5	5.1	ग्राम रक्षा समिति
	12 वी	11.5	12	12.5	ग्राम रक्षा समिति
	बैटरी चार्ज हो रहा है	13.5	13.7	13.9	ग्राम रक्षा समिति
मौजूदा उत्पादन रेंज	5V	0		1.6	ए
	12 वी	0		2.5	ए
	बैटरी चार्ज हो रहा है	0.35		0.45	ए	लगातार चालू मोड
लाइन विनियमन				± 1	%
भार विनियमन				± 5	%
तरंग और शोर	5V			100	एमवीपी-P	रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ
तरंग और शोर	12 वी			200	एम वी पी	रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ
बारी पर वृद्धि समय				50	सुश्री	पूरा लोड, 10% ~ 90% Vout
आउटपुट वोल्टेज overshoot				± 5	%
आउटपुट समाई			3300		μF

संरक्षण के लक्षण

पैरामीटर		मिन	प्रकार	मैक्स	इकाइयों	नोट्स
वर्तमान संरक्षण पर आउटपुट	5V	2.6		4.5	ए
वर्तमान संरक्षण पर आउटपुट	12 वी	3.0		4.5	ए
सुरक्षा के अधिक उत्पादन	5V	5.5		7.5	वी
सुरक्षा के अधिक उत्पादन	12 वी	13.2		18	वी
5 वी 12 वी लघु - सर्किट संरक्षण				10	mΩ	हिचकी
वोल्टेज संरक्षण के तहत बैटरी		10.2		10.8	वी	5 वी और 12 वी शटडाउन

सामान्य विशेषताएँ

पैरामीटर	मिन	प्रकार	मैक्स	इकाइयों	नोट्स
MTBF	250			KHrs	रेटेड इनपुट, पूरा भार, 25 ℃
भार		280		जी

पर्यावरण विशेषताओं

पैरामीटर	मिन	प्रकार	मैक्स	इकाइयों	नोट्स
परिचालन तापमान	0		50	℃
भंडारण तापमान	-20		85	℃
सापेक्षिक आर्द्रता	20		90	%
संग्रहण आर्द्रता	10		95	%
ऊंचाई			3000	मीटर
कूलिंग-नीचे विधि					प्राकृतिक ठंडा

सुरक्षा के लक्षण

पैरामीटर		मिन	प्रकार	मैक्स	इकाइयों	नोट्स
अलगाव वोल्टेज	उत्पादन के लिए इनपुट	4000			Vac	5mA / 1min, कोई arcing और टूटने
	जमीन के लिए इनपुट	2000			Vac	5mA / 1min, कोई arcing और टूटने
	जमीन के लिए आउटपुट	500			ग्राम रक्षा समिति	5mA / 1min, कोई arcing और टूटने
अलगाव प्रतिरोध	उत्पादन के लिए इनपुट	30			MΩ	500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता
लीकेज करंट	जमीन के लिए इनपुट			0.5	मा	264Vac, सामान्य स्थिति
लीकेज करंट	जमीन के लिए इनपुट			1	मा	264Vac, एकल गलती

बैटरी प्रबंधन

पैरामीटर	मिन	प्रकार	मैक्स	इकाइयों	नोट्स
बैटरी स्टैंडबाय वर्तमान रिसाव			0.5	मा	कोई एसी इनपुट, रवाना हालत

नोट्स:

एसी और battery.12V और 5V के बीच सहज स्विच स्विच के दौरान बंद नहीं होगा।

एसी इनपुट है कि अगर वहाँ 1V से बैटरी वोल्टेज कम 12 वी, 5V उत्पादन पर असर नहीं पड़ेगा। चार्ज एलईडी पर प्रकाश नहीं होगा।

रैखिक बैटरी की क्षमता के लिए इसी बैटरी वोल्टेज। 11V 12.5v 2.7-3.3V, इसी लिए 12 वी 2.2-2.8V करने के लिए इसी 11.5V 1.7-2.3V करने के लिए इसी 1.2-1.8V करने के लिए इसी

सिग्नल और स्विच

मद	कार्य	नोट्स
एसी इनपुट संकेत	जब एसी इनपुट, आउटपुट उच्च स्तर पर सिग्नल बारी	कनेक्टर J7, कनेक्टर जे 8 की pin5 की pin1
बैटरी की आपूर्ति संकेत	एसी इनपुट, आउटपुट उच्च स्तर असफल हो पर जब बैटरी की आपूर्ति बारी	कनेक्टर J7 के pin4
बैटरी चार्ज करने के संकेत	बैटरी चार्ज, उत्पादन कम स्तर बैटरी भरी हुई या पूरी तरह से चार्ज नहीं है जब जब उत्पादन उच्च स्तर	कनेक्टर J7 के Pin3
पावर मुलायम पर / बंद स्विच	कनेक्टर जे 8, Pin3 और PIN2 shorted है जब सत्ता स्टार्टअप, कोई 12 वी / वी 5 प्रशंसक उत्पादन whenpin1 और GND shorted है	कोई आत्म ताला स्विच, 300ms देरी बंद

ईएमसी के लक्षण

मद		मानक	शर्तेँ	नोट्स
सीई		EN55011	कक्षा बी	दर्रा प्रणाली का परीक्षण
आरई		EN55022	कक्षा बी	दर्रा प्रणाली का परीक्षण
लयबद्ध		EN61000-3-2	सी प्रकार दीपक की आवश्यकताओं	मानदंड बी
वोल्टेज में उतार चढ़ाव और झिलमिलाहट		EN61000-3-3	कक्षा एक की आवश्यकताओं उपकरणों	मानदंड बी
रेला		EN61000-4-5	2KV ± अंतर मोड, 4KV ± आम मोड	मानदंड बी
डुबकी		EN61000-4-11 EN55024	0% केन्द्र शासित प्रदेशों, 10ms करने के लिए वोल्टेज डुबकी	मानदंड बी, चरण 0 पर परीक्षण, 90, 180 और 270
			40% केन्द्र शासित प्रदेशों, 20ms करने के लिए वोल्टेज डुबकी
			70% केन्द्र शासित प्रदेशों, 50ms करने के लिए वोल्टेज डुबकी
ईएसडी	हवा मुक्ति	EN61000-4-2	± 8KV	मानदंड बी
ईएसडी	संपर्क मुक्ति	EN61000-4-2	± 4KV	मानदंड बी

नोट्स:

मानदंड एक: के दौरान और परीक्षण के बाद सामान्य प्रदर्शन।

मानदंड बी: कम वोल्टेज संरक्षण या रीसेट की अनुमति नहीं है। अस्थाई उत्पादन में वोल्टेज में उतार-चढ़ाव गड़बड़ी रहता बाद खत्म होता है, और जिसमें से EUT स्वतः ही अपने सामान्य प्रदर्शन ठीक हो जाए। प्रणाली का परीक्षण के दौरान उत्पादन में वोल्टेज में उतार-चढ़ाव या रीसेट भी अनुमति नहीं है।

मानदंड सी: उत्पादन के अस्थायी नुकसान की अनुमति दी है, लेकिन हार्डवेयर क्षतिग्रस्त नहीं किया जा सकता। EUT स्वत: या ऑपरेटर हस्तक्षेप अपने सामान्य प्रदर्शन ठीक हो जाए।

मानदंड आर: वसूली योग्य नहीं है, जो उत्पादन की हानि की अनुमति दी है। प्राथमिक सुरक्षात्मक घटक (फ्यूज) क्षतिग्रस्त हो सकता है। EUT अपने सामान्य प्रदर्शन के बाद क्षतिग्रस्त घटक की जगह ठीक हो जाए।

पर्यावरण योग्यता

पैरामीटर	नोट्स
कंपन	10-55Hz झाडू, 1 मिनट। / झाडू, 3 अक्ष के लिए 120 स्वीप
यांत्रिक झटका	100g मिनट, एक्स और वाई अक्ष में 2 बूँदें, जेड अक्ष में 1 बूंद
शीत (ऑपरेशन में)	IEC60068-2-1 विज्ञापन
उमस वाली गर्मी	IEC60068-2-67 Cy
तापमान साइकल चलाना	-40 100 डिग्री सेल्सियस डिग्री सेल्सियस, 15 डिग्री सेल्सियस / मिनट।, 500 चक्र रैंप
पावर / थर्मल सायक्लिंग	विन = अधिकतम मिनट, पूरा भार, 100 चक्र
डिजाइन marginality	Tmin-10 डिग्री सेल्सियस अधिकतम करने के लिए Tmax + 10 डिग्री सेल्सियस, 5 डिग्री सेल्सियस कदम, विन = मिनट के लिए, 0-105% लोड
जीवन टेस्ट	95% स्थानीय कर से मुक्ति बिंदु, 1000 घंटे में विन और लोड, इकाइयों दर्जा
मिलाप की क्षमता	IEC60068-2-20

मानकों का अनुपालन

मानक	नोट्स
उल / cUL60950
EN60950
GB4943
आईईसी 695-2-2	सुई लौ परीक्षण, UL94V 0 अनुरूप पूरे विधानसभा, बोर्ड और प्लास्टिक के घटकों पर परीक्षण
आईईसी 61000-4-2

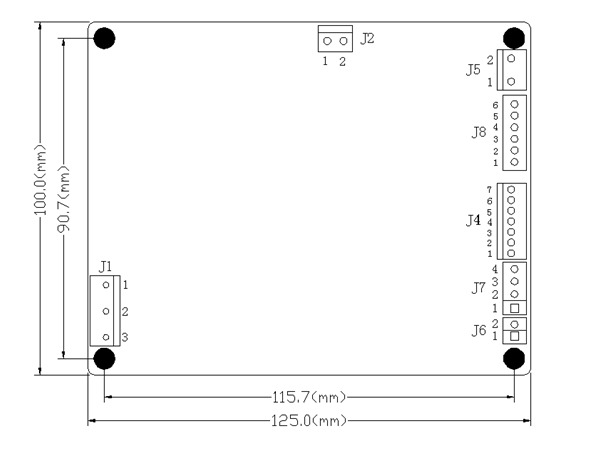

मैकेनिकल रूपरेखा

लंबाई चौड़ाई × × ऊँचाइ: 125.0 × 100 × 35.0 (मिमी)

कनेक्टर पदनाम

J1: कनेक्टर प्रकार areVH3.96-3 (तेजी से वापस) J2: कनेक्टर प्रकार (तेजी से वापस) areVH3.96-2

कॉम नंबर	विवरण	पिन नंबर	समारोह
J1	एसी इनपुट कनेक्टर	1	एल
		2	नेकां
		3	एन

कॉम नंबर	विवरण	पिन नंबर	समारोह
J2	डीसी इनपुट कनेक्टर	1	डीसी
J2	डीसी इनपुट कनेक्टर	2	डीसी

J5: बैटरी इनपुट कनेक्टर J5 VH3.96-2 (तेजी से वापस कर रहे हैं)

कॉम नंबर	विवरण	पिन नंबर	समारोह
J5	बैटरी इनपुट कनेक्टर	1	BAT-
J5	बैटरी इनपुट कनेक्टर	2	बैट +

जे 4: उत्पादन कनेक्टर जे 4 VH3.96-7 (तेजी से वापस कर रहे हैं)

कॉम नंबर	विवरण	पिन नंबर	समारोह
जे 4	आउटपुट कनेक्टर	1	नेकां
		2	12 वी
		3	12 वी
		4	GND
		5	GND
		6	5 वी
		7	5 वी

J6: फैन कनेक्टर J6 XH2.54-2 है

कॉम नंबर	विवरण	पिन नंबर	समारोह
J6	फैन कनेक्टर	1	12 वी
J6	फैन कनेक्टर	2	GND

नोट: J6 उत्पादन होगा ही जब एसी इनपुट ठीक है और हालत पर स्विच।

J7: सिग्नल संकेत कनेक्टर J7 XH2.54-4 है

कॉम नंबर	विवरण	पिन नंबर	समारोह	नोट्स
J7	संकेत संकेत कनेक्टर	1	एसी इनपुट टर्मिनल	आउटपुट 5 वी एसी इनपुट ठीक है, जब 0V जब कोई एसी इनपुट
		2	GND
		3	चार्ज टर्मिनल	आउटपुट + बैटरी चार्ज है जब 5 वी, 0V बैटरी पूरी तरह चार्ज या चार्ज नहीं जब
		4	बैटरी टर्मिनल	आउटपुट 5 वी बैटरी का उपयोग करते समय, 0V जब कोई एसी इनपुट, बैटरी की आपूर्ति

नोट: संकेत एलईडी की वर्तमान 2 ~ 5mA है। एसी इनपुट ठीक है पर जब एसी प्रकाश बारी। जब बैटरी की आपूर्ति और कोई एसी इनपुट पर बैटरी प्रकाश बारी। एसी प्रकाश और बैटरी प्रकाश एक ही समय में चालू नहीं किया जा सकता। एलईडी के उत्पादन में वोल्टेज और प्रतिबाधा 5V और 510Ω हैं

जे 8: नियंत्रण कनेक्टर जे 8 XH2.54-6 है

कॉम नंबर	विवरण	पिन नंबर	समारोह	नोट्स
जे 8	नियंत्रण कनेक्टर	1	सिग्नल बंद करें	निम्न स्तर के प्रभावी, GND shorted है कोई 12 वी / वी 5 प्रशंसक उत्पादन whenpin1 और, 300ms देरी बंद
		2	पावर स्विच-	पावर स्टार्टअप Pin3 और PIN2 shorted है, जब कोई आत्म ताला स्विच
		3	पावर स्विच +
		4	GND
		5	एसी संकेत	एसी ऑनलाइन, 0V कोई एसी, उत्पादन में वोल्टेज और प्रतिबाधा 5V और 510Ω + हैं जब जब उत्पादन 5V
		6	बैटरी की क्षमता का पता लगाने	उत्पादन अनुरूप वोल्टेज 0 ~ 5V रैखिक बैटरी वोल्टेज 9.5 ~ 14.5V करने के लिए इसी 11V करने के लिए इसी 1.5 वी, 11.5V करने के लिए इसी 2.0V, 12 वी के लिए इसी 2.5V, 3.0V 12.5v करने के लिए इसी 0.3V ± ≤ सहिष्णुता
